01
고정밀 측정
개발 목표 사양 기준 Total Accuracy 0.01% 수준의 정밀 전류 측정을 지향합니다.
Precision Current Measurement
고정밀 전류 측정의
새로운 기준.
Fluxgate 기술과 보상형 자기회로를 기반으로 설계한 정밀 전류센서. 높은 정확도, 빠른 응답, 외부 자기장에 대한 강인성을 하나의 센서에 담았습니다.
0.01%Total Accuracy*
1 μsResponse*
-20~80°COperating range*

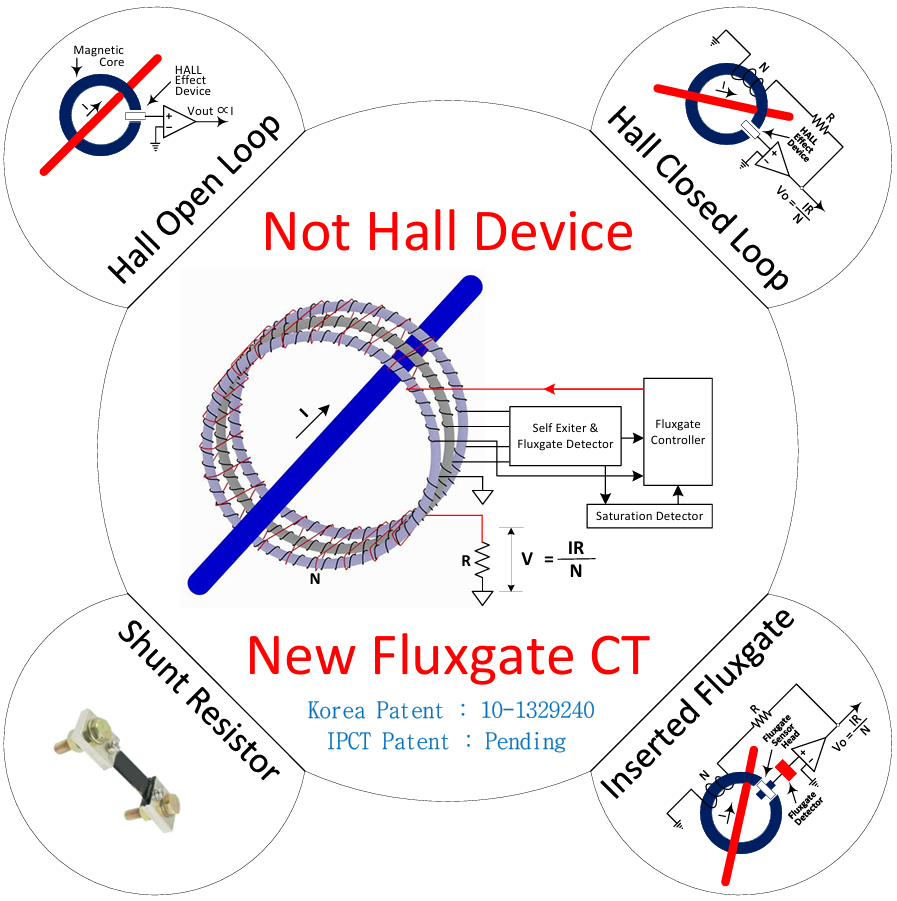

Why Fluxgate
단순히 전류를 감지하는 것이 아니라,
자기장을 정밀하게 제어합니다.
센서 코어의 자속을 능동적으로 구동하고 보상권선으로 자속을 상쇄하는 구조를 통해 측정 안정성과 선형성을 확보하는 것을 목표로 합니다.
02
빠른 응답
약 1 μs 응답 특성을 목표로 하여 전력전자 시스템의 빠른 전류 변화를 추적할 수 있도록 설계합니다.
03
외부 자기장 내성
Fluxgate 검출과 보상 구조를 활용해 주변 자기장에 의한 측정 영향을 줄이는 방향으로 설계합니다.
04
비례 전류 출력
측정 전류를 보상권선의 턴수 관계로 변환해 시스템에서 활용하기 쉬운 비례 출력 구조를 제공합니다.
05
넓은 온도 범위
-20~80°C 범위에서 사용하는 산업용 계측 시스템을 고려한 제품 설계 방향입니다.
06
맞춤형 개발
전류 범위, 출력 방식, 기구 형상, 절연 요구조건 등 고객 시스템에 맞춘 사양 협의가 가능합니다.

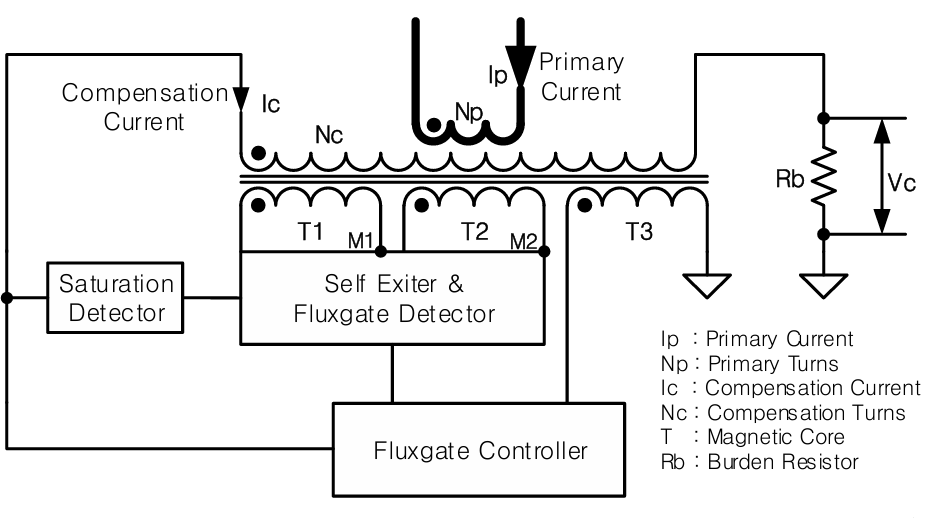

Closed-Loop Architecture
측정 전류를 보상전류로 바꾸고,
정밀하게 출력합니다.
개념적인 신호 흐름은 아래와 같습니다. 실제 제품의 회로·코어·보상권선 사양은 모델별로 달라질 수 있습니다.
측정 방식Fluxgate / Closed Loop
출력 개념측정전류에 비례하는 보상형 출력
정확도0.01% 목표 사양*
응답1 μs 목표 사양*
동작 온도-20 ~ 80°C 목표 사양*
외부 자기장영향 최소화를 위한 구조
Engineering Specification
제품 사양은 시스템 요구조건에 맞춰 정의합니다.
아래는 현재까지 논의한 개발 사양을 바탕으로 구성한 판매 페이지용 기준값입니다. 실제 양산 모델의 보증 사양은 검증 후 확정하는 것이 좋습니다.
0.01%Total Accuracy 목표
1 μsResponse 목표
−20~80°COperating Temperature
ProportionalCurrent Output
Applications
정밀 전류가 필요한 곳에.
고정밀 전류 측정이 필요한 전력전자·에너지·시험장비 분야를 중심으로 적용을 검토할 수 있습니다.
배터리 / ESS
배터리 충·방전 시험, ESS 전력변환 시스템, BMS 및 고정밀 전류 모니터링.
인버터 / 전력변환
SiC·GaN 인버터, DC/DC, AC/DC, 모터 드라이브의 빠른 전류 피드백.
전류 시험장비
고전류 Source, Load, Cycler 및 정밀 계측 시스템의 기준 전류 측정.
산업용 전력 시스템
대전류 버스바, 전원장치, UPS 등에서 절연과 정밀 측정을 동시에 요구하는 시스템.
Quality Control
개발부터 출하까지,
측정 품질을 관리합니다.
Fluxgate 전류센서는 자기회로, 보상회로, 전자회로 및 조립 상태가 함께 측정 성능을 결정합니다. 각 단계의 검사와 최종 교정을 통해 제품 간 편차를 관리합니다.
01
입고 검사
마그네틱 코어, 권선재, PCB 및 주요 전자부품의 규격과 외관을 확인하고 핵심 부품의 품질을 관리합니다.
02
공정 검사
권선 턴수, 조립 상태, 납땜 및 전기적 특성을 단계별로 검사하여 센서 구조의 편차를 줄입니다.
03
전기적 검사
전원, 소비전류, 출력, 영점 및 기본 동작을 검사하여 회로 이상과 조립 불량을 선별합니다.
04
정밀 교정
기준 전류원을 이용해 측정 범위별 출력 특성을 확인하고 오프셋 및 게인 특성을 교정합니다.
05
성능 검증
정확도, 선형성, 응답 특성, 온도 특성 및 외부 자기장 영향 등 모델별 핵심 성능을 검증합니다.
06
최종 검사 / 출하
최종 검사 결과와 제품 식별 정보를 관리한 후 인증·검사 문서를 발행하고 고객 요구조건에 적합한 제품만 출하합니다.
QC 관리 항목외관 · 권선 · 전기특성 · 영점 · 출력 · 정확도 · 선형성 · 응답 · 온도특성
교정 기준정밀 기준전류원 및 모델별 교정 절차
추적성제품 식별번호 및 검사 결과 관리
Certification제품 검사성적서 · Calibration Certificate · Conformity Certificate
문서 상태제조사 발행 문서 · 모델별 실제 측정값 및 승인 정보 기입 후 발행
Engineering & Sales
당신의 시스템에 맞는
전류센서를 설계합니다.
필요한 전류 범위, 정확도, 응답속도, 출력, 절연전압, 설치 공간을 알려주시면 적용 가능한 센서 사양을 함께 검토할 수 있습니다.
* 표시된 값은 현재 개발·논의 사양을 바탕으로 한 목표값이며, 최종 보증값은 제품 검증 및 모델별 데이터시트에서 확정됩니다.
문의 시 알려주세요측정 전류
정확도 / 응답속도
출력 방식
절연 / 설치 조건
